干袋式等静压成型模具，干式等静压模具，干法等静压成型胶模，干袋式等静压胶套

干袋式等静压成型模具，干式等静压模具，干法等静压成型胶模，干袋式等静压胶套，干袋法冷等静压机。由压力冲头、高压容器、弹性模具、限位器、顶砖器等组成。此法将弹性模具固定在高压容器内，用限位器定位，故又称为固定模法。操作时提升冲头将粉料装入模内，装好料后用压力冲头封闭上口。加压时，液体介质注入缸内壁和模具外表面间，对模具各个方向同时均匀施压。脱模用顶砖器从模内推出坯体。静压处理是把被加工的物体放置一种特定的模具中，再把装有工件的模具放入盛满液体的密闭容器中，通过增压系统逐步加压，通过液体传压，使得物体的各个表面受到了相等的压强，并在模具限制下，成型的过过程。在压缩过程中，实际工件分子间的距离是缩小了，密度增大了，使得被压制的物品的物理性质乃至化学性质发生变化。

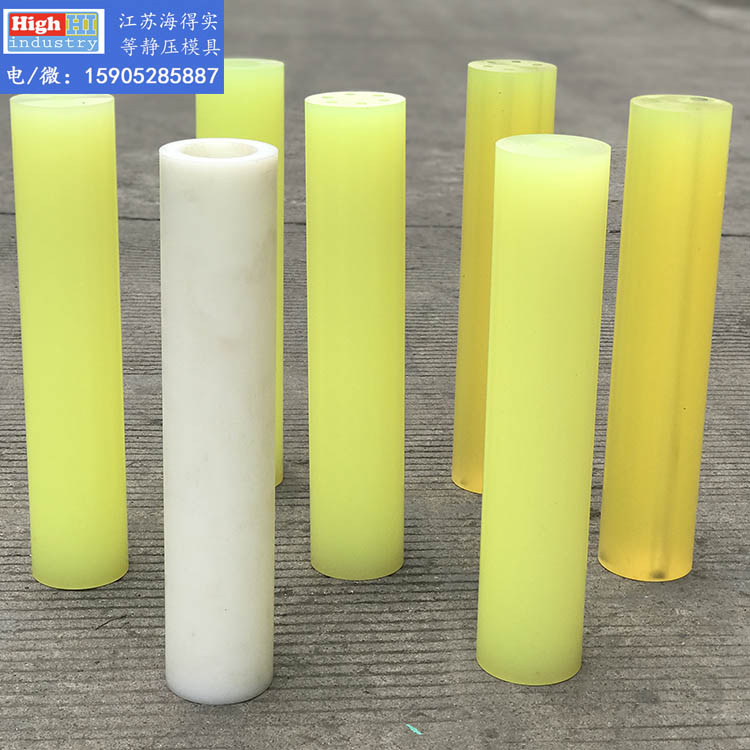

全套设计，复杂形状等静压成型模具，精准成型模具，工装夹具。密封结构设计，精准成型设计，弹性模具硬度选择，工装夹具的设计，保证成型精度。专用聚氨酯材质的等静压胶套模具在性能和性价比方面的碾压式优势！针对等静压模具专门研发的聚氨酯高分子材料，具有塑性好，弹性好，抗油、耐水和抗氧化老化性能好的特点。体现在等静压成型生产中，就是成型精准，表面光滑，使用寿命长。根据使用情况，有针对性的解决方案，包括设计，胶套，工装吊装等夹具的制造。当然，一般聚氨酯制品企业用常规聚氨酯材料粗制滥造的所谓等静压模具，是不能实现那些优点的。

1、特点

立式冷等静压机采用预应力钢丝缠绕式工作缸和预应力钢丝缠绕框架结构，主要受力部件均进行了特殊结构形式处理，抗疲劳强度高，受力合理、安全可靠、结构紧凑、重量轻。

2、用途

立式冷等静压机是压制高质量粉末制品的先进设备，主要用于粉末制品的半成品，零件烧结前的成型和热等静压毛坯的预成型。压制的制品致密度高、密度分布均匀，各向同性性能好，压制成型的范围广，可压制总尺寸大、细长比大、形状复杂的制品，广泛用于各类硬质合金、耐火材料、磁性材料、陶瓷、石墨、有色金属及高比重合金的粉末制品等。

等静压设备的选择

等静压机主要由弹性模具、缸体(高压容器)、框架、液压系统等组成。

(1)弹性模具。最佳选择为聚氨酯材质，其次用橡胶或树脂材料制成。物料颗粒大小和形状对模具寿命有较大影响。模具设计是等静压成型的关键，因为坯体尺寸的精度和致密均匀性与模具关系密切。将物料装入模具中时，其棱角处不易为物料所充填，可以采用振动装料，或者边振动，边抽真空，效果更好。

(2)缸体。能承受高压的容器。一般有两种结构形式：一种是由两层简体热装而成，内筒处于受压状态，外筒处于受拉状态，这种结构形式只适用于中小型等静压成型设备;另一种是采用钢丝预应力缠绕结构，用机械性能良好的高强度合金钢作为芯简体，然后用高强度钢丝按预应力要求，缠绕在芯筒外面，形成一定厚度的钢丝层，使芯筒承受很大的压应力。即使在工作条件下，也不承受拉应力或很小的拉应力，这种容器具有很高的抗疲劳寿命，可以制造直径较大的容器。容器的上塞和下塞都是活动的，加压时，上下塞将力传递到机架上。

(3)框架。有两种结构形式：一种为叠板式结构，采用中强度钢板叠合而成;另一种为缠绕式框架结构，由两个半圆形梁及两根立柱拼合后用高强度钢丝预应力缠绕而成。这种结构受力合理，抗疲劳强度高，工作安全可靠。

(4)液压系统。由低压泵、高压泵和增压器以及各式阀等组成。开始由流量较大的低压泵供油，达到一定压力后，再由高压泵供油，如压力再高，则由增压器提高油的压力。工作介质可以是水或油。

热等静压工艺是通过惰性气体(如氩气或氮气)向加工部件的外表面施加高压(50-200MPa)和高温(400-2000℃)，升高的温度和压力使材料通过塑性流动和扩散消除了表面下的空隙。热等静压工艺通过薄壁预应力绕线单元可以实现均匀快速的冷却过程，与自然冷却过程相比生产效率提高了70%。

冷等静压工艺可以对陶瓷或金属粉末施加更高的压力，在室温或稍高的温度(<93℃)下可达100-600MPa，以获得具有足够强度的“生坯”部件进行处理和加工，并烧结至最终强度。热等静压与冷等静压技术让陶瓷制造商能够在控制材料性能的前提下提高生产率。

联系江苏海得实

电话 15905285887 颜先生

邮箱 cip@highindustryco.com

微信/QQ: 159 0528 5887

等静压模具  等静压胶套 粉体等静压成型模具 聚氨酯包胶 CIP模具 CIP BAGS ISO BAGS 冷等静压聚氨酯包套
